1、處理器支持8*1080P@30FPS視頻編解碼
2、支持4路SDI，2路HDMI輸入(4k@30)
3、硬件接口豐富，開發資料齊全
產品介紹
1.產品簡介
Hi3531DV100定制開發板是常州海圖信息科技股份有限公司推出的一款基于海圖Hi3531D核心板設計的一款海思嵌入式開發板。Hi3531DV200處理器核心采用大小核架構，處理核心由ARM Cortex A9 雙核@1.4GHz組成，處理性能強悍。

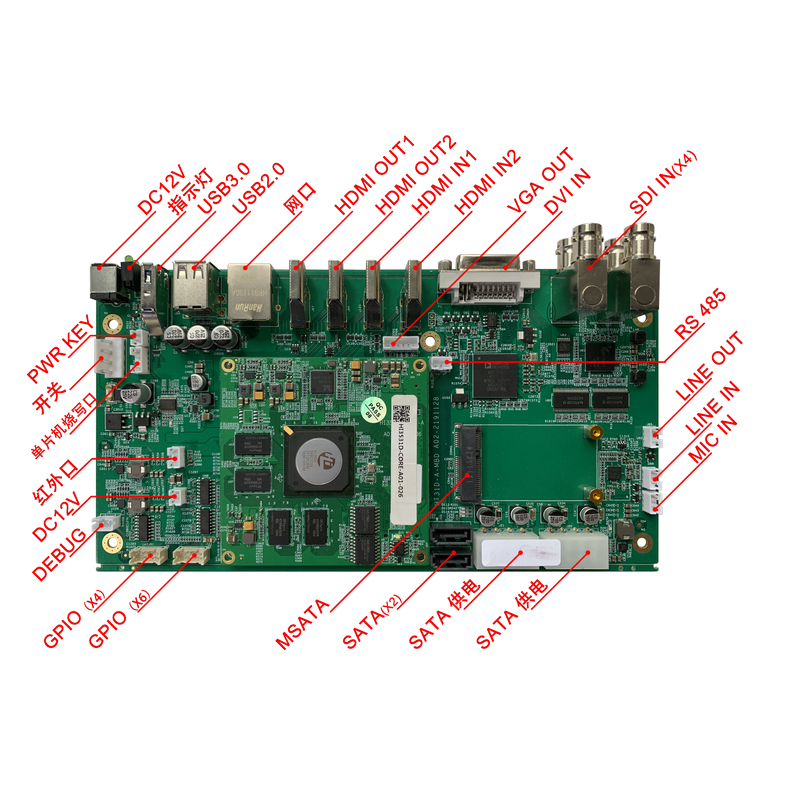

Hi3531DV100定制開發板提供4K@30 HDMI輸入、4K@30 HDMI輸入、4K@30輸出、1080P@60輸出、1080P SDI 輸入、1080P DVI 輸入、 USB3.0、USB2.0、SATA、2路10M/100M/1000網絡、RS232、RS485、GPIO等豐富外圍接口。
產品規格
機械尺寸

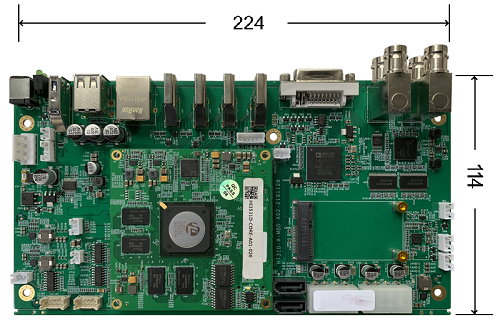

Hi3531DV100定制開發-機械尺寸圖
硬件規格參數
| 項目 | 類型 | 型號參數 | 說明 | |
| 核心配置 | 處理器 | Hi3531DV100 | MPU | ARM Cortex A9 雙核@1.4GHz |
| 存儲 | 內存 | DDR | DDR3*4 2GB | |
| 存儲 | SPI Nand | 2Gb | ||
| SPI NOR | 32M | |||
| 連接器 | BTB連接器 | 間距0.5mm，220Pin | ||
| 板載功能 | 電源 | 電源輸入 | DV12V/2A | |
| 接口 | 視頻輸出 | HDMI | 原生HDMI2.0接口 | |
| 以太網 | J5-RJ45 | 1000M/100M/10M | ||
| 硬盤存儲 | CON1-SATA | SATA 6Gbps | ||
| 視頻輸入 | 7 | 2*HDMI(4k30),1*DVI,4*SDI | ||
| 視頻輸出 | 2 | 1*HDMI(4k30),1*HDMI(1080P) | ||
| 音頻 | 1 | I2S數字接口 | ||
| 以太網 | 1 | 千兆(板載) | ||
| I2C | 2 | |||
| SPI | 1 | |||
| 485 | 1 | Uart1 | ||
| USB2.0 | 2 | |||
| USB3.0 | 1 | |||
| GPIO | 若干 | 復用IO | ||
| SATA | 2 | SATA3.0 (板載) | ||
| 其它IO | 8 | |||
| 工作環境 | 操作溫度：0℃～＋70℃；濕度:RH40%～RH90%（不結露） |
軟件規格參數
Linux | Uboot | 版本 | U-Boot 2016.11 |
啟動方式 | 支持從spi nor flash 啟動 | ||
燒錄方式 | 調試串口 | ||
Kernel | 版本 | linux 3.18 | |
支持的文件系統 | jffs2/yaffs2/等 | ||
下載方式 | 串口/網口 | ||
Device Driver | Serial port | 串口驅動 | |
Ethernet | 10/100/1000M 以太網卡驅動 | ||
USB host | USB 3.0 host 驅動 | ||
USB device | USB 2.0 host 驅動 | ||
INPUT | HDMI 輸入驅動 | ||
I2S | I2S 總線驅動 | ||
OUPT | HDMI 輸出驅動 | ||
SPI | SPI 總線驅動 | ||
AUDIO INPUT/OUTPUT | 輸入/輸出聲卡驅動 | ||
TCP/IP | 提供完整的TCP/IP 協議 | ||
配置系統和服務 | Ifconfig/route等 | 用于網絡配置及相關服務程序 | |
文件系統 | 常用命令 | cat、chmod、echo、free、top、kill、ls、zkdir、mount、ps、reboot、rm、lsmod、rmmod 等 |
工作環境
環境參數 | min | 典型值 | max |
商業級溫度 | 0℃ | / | 70℃ |
儲存溫度 | -10℃ | 25℃ | 85℃ |
工作電壓 | 11.7V | 12V | 12.5V |
功耗
典型電壓 | 典型電流 | 典型功耗 |
12V | TBD | TBD |
技術支持及資料
1、開發資料
提供基于核心板的產品設計手冊，包括硬件設計、系統移植、驅動開發、 應用軟件開發環境。資料包括載板的原理圖、PCB、驅動源碼、內核源碼 等供用戶設計參考，產品開發速度提高 50%以上。
提供主芯片數據手冊、軟件開發環境、軟件開發 SDK 包。
提供 vio、avs、venc、vdec、dsp、nnie、ive 等豐富的 Linux 例程。
提供 Linux+Qt 開發環境，快速進入 Qt 應用軟件開發。
2、技術支持
協助判斷產品是否存在故障
HT-3531D 主板產品軟硬件資源解釋
幫助正確地編譯與運行我們提供的源代碼
按照產品文檔資料，解決主板內出現的異常問題
3、增值服務
根據用戶需求完成定制硬件及軟件開發
支持 Linux 系統定制
支持 OEM/ODM 定制
支持項目外包開發
